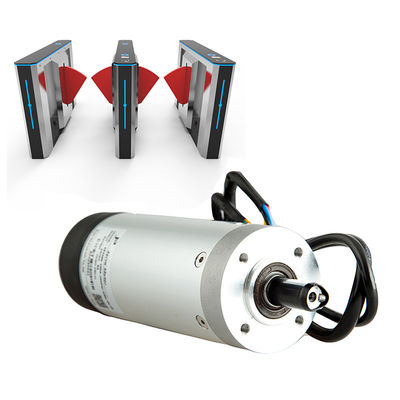

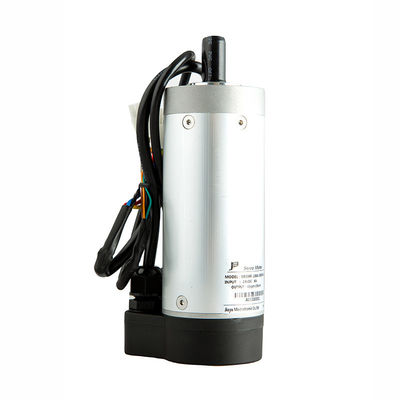

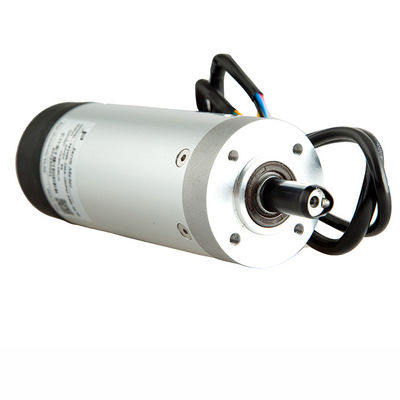

Серводвигатель DC24V 100 Вт, интегрированный с коробкой передач для распашных ворот аэропорта

Описание продукта

инкрементальный энкодеробеспечивает обратную связь в режиме реального времени о положении и скорости вала двигателя, позволяя сервоприводу выполнять управление с обратной связью. Это позволяет:

• Точный контроль углов открытия/закрытия.

• Регулируемые кривые ускорения/замедления (мягкий пуск/останов)

• Обнаружение препятствий (защита от раздавливания)

• Стабильная работа в широком диапазоне температур

Этот двигатель мощностью 100 Вт и обычно работающий при напряжении 24 В представляет собой низковольтное, безопасное и энергоэффективное решение для автоматизированных скоростных полос в аэропортах, станциях метро, ​​офисных вестибюлях и коммерческих зданиях. Прочная конструкция, включающая герметичные подшипники и устойчивый к атмосферным воздействиям корпус (IP65), обеспечивает надежную работу как в помещении, так и в полуоткрытом помещении.

Технические характеристики

Ключевые особенности

• Интегрированная коробка передач:Прецизионный планетарный или червячный редуктор, встроенный в корпус двигателя, обеспечивает высокую плотность крутящего момента и не требует обслуживания. Устраняет отдельные проблемы с установкой и выравниванием коробки передач.

• Подходит для стеклянных панелей высотой 1,5 м:Обеспечивает достаточный крутящий момент (23 Нм после уменьшения) для плавного перемещения стеклянных дверных полотен высотой до 1,5 м и весом 15–25 кг даже при переменных трениях или легких ветровых нагрузках.

• Обратная связь инкрементального энкодера:Энкодер высокого разрешения (9600 импульсов в минуту) обеспечивает точный контроль скорости и положения. Поддерживает двунаправленную работу и обнаружение препятствий в реальном времени для обеспечения безопасности при столкновении.

• Работа при низком напряжении:Доступно напряжение 24 В постоянного тока – безопасно для общественных мест и совместимо с резервными системами аккумуляторов/ИБП.

• Плавный пуск/останов и профилирование скорости:Система сервоуправления позволяет программировать кривые ускорения и замедления, сводя к минимуму механическую нагрузку на стеклянную панель и петли, а также обеспечивая тихое и плавное движение.

• Компактный интегрированный дизайн:Двигатель, энкодер и редуктор в одном корпусе уменьшают общую длину и упрощают прокладку кабелей – идеальное решение для узких скоростных дорожек.

• Прочная конструкция:Алюминиевый корпус, валы из нержавеющей стали и защита IP56 от пыли и брызг воды. Диапазон рабочих температур от -20°C до +55°C.

• Бесшумная работа:Оптимизированная конструкция редуктора и коммутация BLDC обеспечивают уровень шума ниже 55 дБ на расстоянии 1 метр, что подходит для чувствительных к шуму помещений, таких как библиотеки или больницы.
