Привод ворот скорости
>
Интегрированная панель управления функцией драйвера и контроллера для поворотного механизма с вращающейся дверью

Интегрированная панель управления функцией драйвера и контроллера для поворотного механизма с вращающейся дверью

Наименование марки: CSJY
Номер модели: JMC4805
МОК: 2
Цена: Negotiate
Подробная информация об упаковке: Картонная коробка
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
Китай
Сертификация:
CE
Входное напряжение:
DC 24
Входы обратной связи:
инкрементальный энкодер
Коммуникационные порты:
RS232, RS485 (Modbus RTU), дополнительная шина CAN
Метод обнаружения препятствий:
Контроль тока двигателя + обнаружение остановки энкодера
Функции защиты:
Перегрузка по току, повышенное напряжение, пониженное напряжение, короткое замыкание
Номинальный/пиковый ток:
5А / 15А
инфракрасный вход:
6 независимых интерфейсов, совместимых с PNP и NPN
Выделенный выход:
Выход односторонней муфты
Выключите питание и разомкните переключатель:
Внешняя батарея 12В 1.3Ач
Рабочая температура окружающей среды:
-20℃ ~ 55℃
Поставка способности:
5000
Выделить:

Плата управления калиткой-турникетом

,

Контроллер привода скоростных ворот

,

Интегрированная плата управления драйвером

Характер продукции

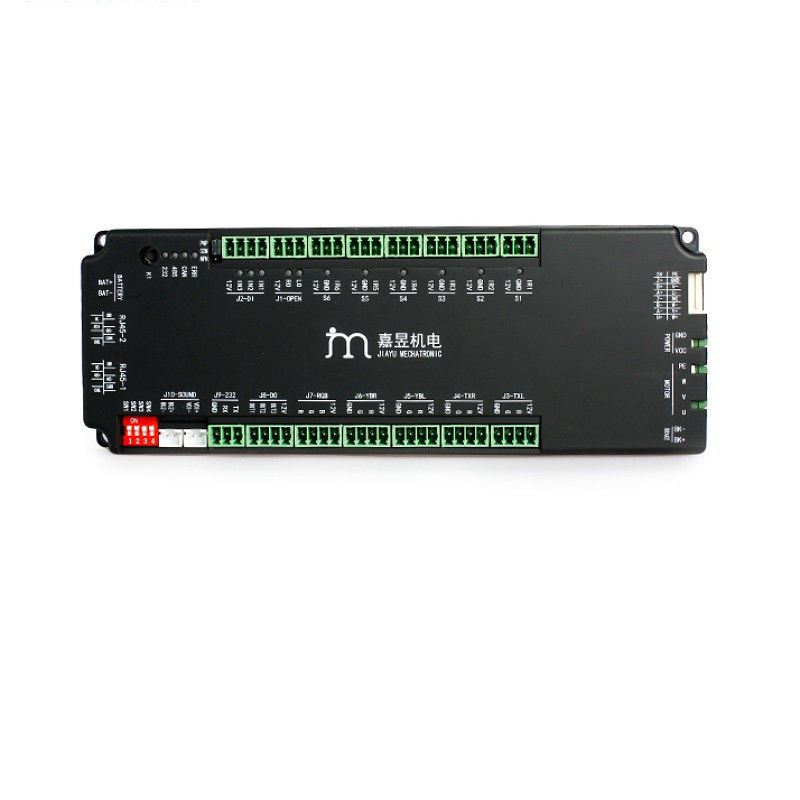

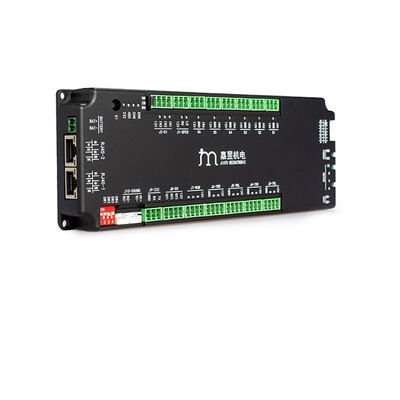

Интегрированная плата управления функциями драйвера и контроллера для калитки-турникета


Описание продукта
Разработанная как центральный блок управления для автоматических калиток-турникетов, эта интегрированная плата управления функциями драйвера и контроллера объединяет электронику привода двигателя, логическое управление и интерфейсы ввода-вывода в одной компактной печатной плате. Она устраняет необходимость в отдельных модулях привода и управления, упрощая установку, снижая сложность проводки и повышая общую надежность системы для приложений контроля доступа.


Плата интегрирует мощный микроконтроллер (MCU) с предустановленной логикой работы турникета, поддерживая различные режимы работы (двусторонний, односторонний, свободный проход, заблокированный). Она оснащена множеством портов ввода-вывода для подключения к внешним системам контроля доступа (считыватели карт, биометрические сканеры, кнопки), сигнальным лампам и датчикам безопасности. Встроенные защитные схемы (от перегрузки по току, перенапряжения, короткого замыкания, теплового отключения) обеспечивают безопасную работу в условиях высокой проходимости.


Технические характеристики

Входное напряжение

24–48 В постоянного тока

Номинальный/пиковый ток

5А / 15А

Адаптация двигателя

Низковольтный серводвигатель

Интерфейс связи

RS232 / RS485 / CAN

Инфракрасный вход

6 независимых интерфейсов, совместимых с PNP и NPN

Предотвращение несанкционированного прохода

Встроенный тормозной модуль

Обратная связь по энкодеру

Инкрементальный

Сигналы ввода-вывода

2 дверных проема + 3 расширенных входа/выхода



Типичные области применения

  • Калитки-турникеты (контроль доступа пешеходов, оптические турникеты)

  • Скоростные проходы со стеклянными или металлическими створками

  • Автоматические входные/выходные ворота для офисов, станций метро, аэропортов, стадионов

  • Тупиковые ограждения безопасности

  • Ретрофит-комплекты для существующих ручных калиток (модернизация с приводом)

Интегрированная панель управления функцией драйвера и контроллера для поворотного механизма с вращающейся дверью

Интегрированная панель управления функцией драйвера и контроллера для поворотного механизма с вращающейся дверью
